 保温泵系列

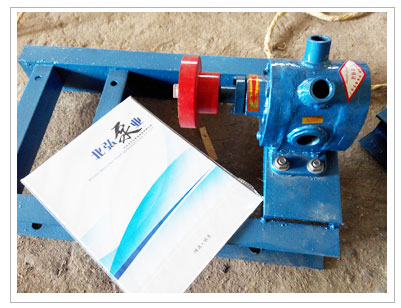

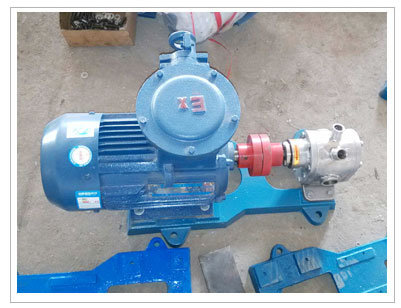

2CY高压保温齿轮泵
2CY高压保温齿轮泵产品说明

2CY高压保温齿轮泵是为输送常温下变稠、凝固或结晶而维持一定温度又容易流动无腐蚀性或卫生条件要求不高的介质而设计的,温度不高于300℃。
2CY高压保温齿轮泵主要有齿轮、轴、保温泵体、前后泵盖、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
2CY高压保温齿轮泵的泵体设有循环夹层,并设有进出接口,可用于导热油、蒸气、热水、冷水等媒体对输送的液体和泵进行加热、保温及冷却。
2CY铸钢保温齿轮泵的齿轮经氮化处理有较高的硬度和耐磨性。2CY齿轮油泵与轴一同安装在可更换的轴套内运转。
2CY铸钢保温齿轮泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。
泵内四个轴承套在泵内浮动安装,随工作压力大小自动调整端面间隙,因此2CY铸钢保温齿轮泵的压力稳定,输出流量脉动小,溶积效率高。
从主轴外伸端向泵看,为顺时针旋转。

2CY齿轮油泵型号意义:
以2CY7.5/2.5来说明,2CY即双齿轮;7.5立方/小时,2.5MPA(压力)。

2CY高压保温齿轮泵的安装及注意事项?
  1.按基础尺寸做好混凝土基础,同时予埋好地脚螺栓。
  2.在安装前应对泵和电机进行检查,各部分应完好无损,泵内应无杂物。
  3.将机组放在基础上,在底板和基础之间放成对楔垫,通过调整楔垫,找正泵的水平。调好后,拧紧地脚螺栓。
  4.泵的吸入、吐出管路应有支架,不能用泵来支承。进出口管路口径应与泵进出口口径相统一。
  5.2CY高压保温齿轮泵安装时应先接进口管,加满液体后再接出口管,校正转向。泵的进口管道必须与泵匹配,且总长不能超过5米,否则会影响自吸性能。
  6.安装完毕,最后用手转动联轴器,检查有无擦碰现象,转动轻松均匀则安装结束。
  7.为防止杂物进入泵内,在进口处应设过滤器,过滤面积应大于管路截面积的3~4倍。
  8.必须保证泵的安装高度符合泵的汽蚀余量,并考虑管路损失及介质温度。
  9.介质粘度过高时,泵性能、功率均会发生变化,详细情况请与我们联系。

2CY高压保温齿轮泵的启动和运行:
  1.开泵前应将泵内灌满须输送的液体(如泵是在吸上的情况),关闭出口闸阀,接好电源。
  2.接通电源,检查泵的电机转向是否正确。
  3.机组试运转5~10分钟,如无异常现象可投入运行。
  4.停机时,应先切断电源,然后再将出口的闸阀关闭。

2CY齿轮泵性能参数表

型 号 流 量 转 速 r/min 排出压力 MPa 必需汽蚀 余 量 m 效 率 % 电 动 机
m3/h 1/min 功 率kw 型号
2CY-1.08/2.5 1.08 18 1420 2.5 9.5 58 2.2 Y100L1-4
2CY-2.1/2.5 2.1 35 1420 2.5 9.5 58 3 Y100L2-4
2CY-3/2.5 3 50 1440 2.5 9.5 59 4 Y112M-4
2CY-4.2/2.5 4.2 70 1440 2.5 9.5 59 5.5 Y132S-4
2CY-7.5/2.5 75 125 1440 2.5 9.5 63 7.5 Y132M-4
2CY-12/2.5 12 200 1460 2.5 9.5 63 11 Y160M-4
