RY水冷式导热油泵

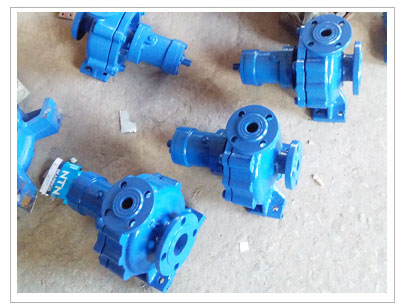

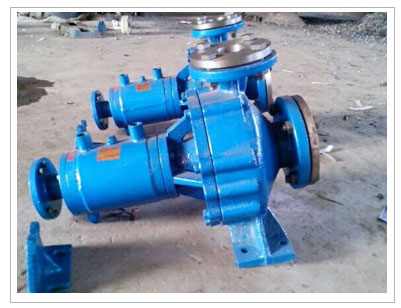

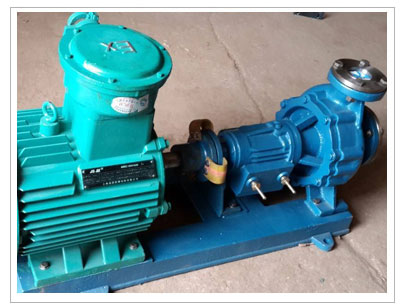

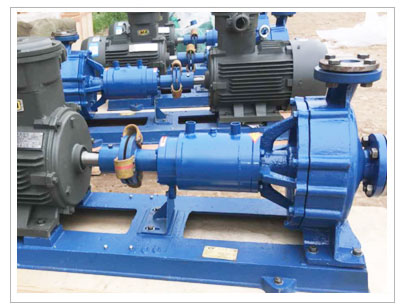

RY水冷式导热油泵产品说明


水冷式导热油泵作为一种安全可靠的热媒输送泵,可以用来输送温度达450℃的热媒介质。采取强制水冷却结构型式。泵的技术好、效率高,在热态下能长期稳定运转无泄漏,水冷却系统,保障了泵的使用安全可靠等特点,该系列产品采取模块化设计,零部件标准化,互换性强,方便购置和储备备件,泵的过流部件采用优化的水力模型,高效节能。
 水冷式导热油泵的特点:
 泵采用软填料组合密封,具有良好的热态适应性,密封可靠,使用寿命长。
 (1)比普通泵适用温度更高。
 (2)结构简单,维修费用低。
 (3)采用水冷式结构,节约运行费用;
 (4)采用强制水冷式冷却,延长使用寿命。
 (5)性能稳定、效率高、体积小、噪声低、能长期稳定运行。
 (6)泵为轴向吸入,脚支撑结构 部分为中心支撑。

水冷式导热油泵开机准备
 1.清理现场。加入导热油作润滑油。
 2.检查电机转向是否与泵旋转方向一致。
 3.用手搬动联轴器泵应转动灵活。
 4.开车前使用所输送的导热油将泵灌满。此时吐出口的管道上闸阀应关闭。 预热是利用被输送的导热油不断通过泵体进行的
 5.所输送的导热油在开车前要均匀加热。 预热速度为50度/时,
 6.预热标准:泵壳温度不得低于入口油温40度。开车预热时应将泵支脚上的侧螺母松开0.3-0.5毫米,预热完毕应拧紧。 密封是否正常。
 7.开车前应检查基础及螺栓有无松动。
 水冷式导热油泵开机
 1.全面检查各项准备工作是否已经完善。
 2.打开各种仪表的开关。当水冷式导热油泵达到正常转速,
 3.接通电源。且仪表显示出相当压力后,逐渐打开输出管路上的闸阀,并调节到需要工况。输出管路上的闸阀关闭的情况下,泵连续工作不能超过3分钟。把生产流程中的设备缓缓加热到100-130度,
 4.水冷式热油泵初始运行期间。并且坚持在该温度下继续运行,脱水脱气到导热油中的水份完全蒸发,才把设备加热到操作温度。 把设备加热到操作温度之后关掉油泵,
5.初次运行3-4小时。检查泵轴和电机轴联轴器的同轴度,泵轴和电机轴偏差应控制在允许范围内,泵轴用手转动应轻便灵活和无振动旋转,如达不到上述要求,应重新进行调整。

怎样提高导热油泵的产品质量,使用导热油泵应该注意哪些问题?
多年的导热油泵生产经验以及多年来在处理导热油泵出现问题时的一些解决办法跟大家一起分享,希望对正在使用导热油泵的客户朋友能够提供一些帮助。
我们大家都知道一提到导热油泵,就知道所输送的介质是导热油,温度一般都很高,其实有好多种情况下导热油泵不是输送的导热油,而是其他的一些高温介质。由于导热油泵输送的介质温度都很高,所以对导热油泵的安全系数要求就越高。必须从根源做起,包括导热油泵的每个零部件的的加工工艺都有严格要求,才能保障导热油泵的产品质量。
首先从导热油泵的结构说起,导热油泵主要由泵体、泵盖、轴承体、支架、主轴、密封、轴承、叶轮八个大的零部件组成。泵体、泵盖的材质现在国内主要采用铸钢ZG230-450的较多,也可以采用球墨铸铁材质,两种材质相比后者的耐磨性和硬度以及耐温性要由于前者。但是好的球墨铸铁的成本价格要高于铸钢加工,前者的有点在于,一旦零部件出现气孔或者沙眼可以用焊接方式来解决,而后者要求的焊接工艺要很高,所以后者的零部件加工废品率要高一些。另外就是轴承体一般都采用普通铸铁材质,轴承体与介质不接触,主要是用于装配两片轴承来承载主轴和导热油泵的叶轮,轴承体的关键在于两端的轴承位的加工是否同心,如果同心度差的话,那么两端轴承的使用寿命肯定就会缩短,所以同心度的高低直接影响着轴承的使用寿命,也就相当于直接影响着导热油泵的使用寿命。接下来就是主轴了,主轴的材质应该选用1cr18ni9ti,但现在一般小厂家都选用40Cr调质处理,主轴调质处理的主要位置是轴承位、密封位及轴头和叶轮位。再有就是导热油泵的主轴必须做磨轴、做径平衡和动平衡检测,其目的就是提高各个关键部位的耐磨度和主轴的同心度,从而来提高导热油泵的产品质量。密封和轴承是导热油泵的又一关键部件,现在常用的导热油泵专用密封有耐高温的碳纤维盘根、聚四氟骨架油封、聚四氟动力密封组合体以及波纹管机械密封。
我们日常中常用的就是耐高温的碳纤维盘根和聚四氟骨架油封配合使用,其有点是盘根的柔性比较好,缺点是不耐腐蚀,一旦介质中有腐蚀性元素,密封就比较容易损坏。日常维修或者更换比较容易,操作比较简单。如果采用聚四氟动力密封的话,其密封效果要优于前者,而且具有优良的耐腐蚀性,其缺点是抱轴太死,使用寿命长,但是一旦导热油泵出现泄漏,一般情况下这台泵轴的位置都会被密封磨损了,需要跟换新轴。使用波纹管机械密封的的成本太高,但是使用寿命长于前两种,维护或者更换时比较麻烦。其中一项就是导热油泵的叶轮,一般采用铸钢或者是球墨铸铁,关键是叶轮的加工工艺和叶轮的平衡度,每个叶轮加工完必须上专用叶轮平衡机进行检测、校对以保障叶轮的径向平衡和动平衡。从而保障导热油泵的质量。      其次,影响导热油泵使用寿命的还有就是装配整机时,电动机和导热油泵的同心度、同轴率是不是很高。这直接影响着导热油泵的使用寿命。如果电动机和导热油泵的同心度偏差太大,当泵启动后电动机巨大的离心力带着泵轴偏心运转,很快泵的轴承就会损坏,接着密封也会坏掉。为了解决电动机同导热油泵的联轴器同心度问题,我公司开发出皮带软连接联轴器和膜片联轴器,皮带软连接联轴器是泵联轴器和电机联轴器不接触,中间用皮带连接,这样可以有效缓冲泵和电机的同心度。从而提高泵的使用寿命。

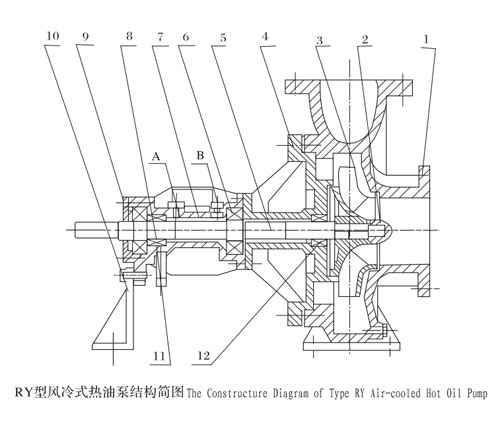

1、泵体 2、叶轮螺母 3、叶轮 4、泵盖 5、泵轴 6、轴承 7、轴承体 8、导油管 9、轴承压盖 10、支架 11、油封 12、填料


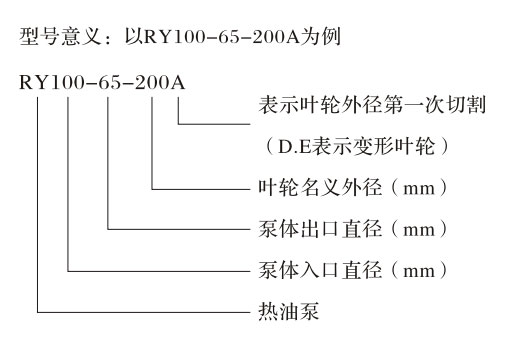

RY型高温导热油泵性能参数表

泵型号 流量
m3/h
扬程
m
转速 n
r/min
功率 kw 效率η
%
电机(Y型)
机座号
轴功率 配用功率
15-15-100 3 10 2800 0.45 0.75 20 801
15-15-100A 2 10 2800 0.36 0.55 18 AO2-7122
15-15-100B 1 10 2800 0.2 0.37 15 AO2-7112
20-20-100 1 10 2800 0.09 0.37 26 AO2-7112
20-20-125 1.5 22 2800 0.22 0.75 30 801
40-25-160 10 28 2900 1.72 2.2 45 90L
25-25-160 3 27 2900 0.53 1.5 30 90S
32-32-160 6 28 2900 0.85 1.5 50 90S
50-32-160 12.5 30 2900 1.90 3.0 57 100L
50-32-200 18 40 2900 3.92 5.5 50 132Sl
50-32-200A 16 32 2900 3.35 4 42 112M
50-32-250 12.5 80 2900 6.2 11 44 160Ml
65-50-160 20 32 2900 3.17 5.5 55 132S1
65-40-200 30 48 2900 6.3 7.5 62 132S2
65-40-200A 25 35 2900 4.0 5.5 59 132S1
65-40-250 25 80 2900 10.3 15 53 160M2
65-40-250A 20 51 2900 5.67 7.5 49 132S2
65-40-315 25 125 2900 18.9 30 45 200L1
65-40-315A 22.5 100 2900 15.3 22 40 180M
80-50-200 50 50 2900 9.7 15 70 160M2
80-50-200A 45 40 2900 7.8 11 63 160M1
80-50-200B 40 32 2900 6.37 7.5 55 132S2
80-50-250 50 80 2900 17.1 22 58 180M
80-50-250A 43 60 2900 12.8 15 55 160M2
80-50-315 50 125 2900 30.4 45 56 225M
80-50-315A 45 100 2900 23.6 30 52 200L1
100-65-200 100 50 2900 18.4 22 74 180M
100-65-200A 94 44 2900 16 22 70 180M
100-65-200B 87 38 2900 13.8 15 65 160M2
100-65-200C 80 32 2900 11.8 15 59 160M2
100-65-250 100 80 2900 32.06 37 68 200L2
100-65-250A 95 72 2900 29 37 64 200L2
100-65-250B 90 65 2900 26.2 30 61 200L1
100-65-250C 85 50 2900 20.3 30 57 200L1
100-65-315 100 125 2900 50.06 75 68 280S
100-65-315A 95 113 2900 45.23 55 64.63 250M
100-65-315B 90 100 2900 40.5 55 60.50 250M
100-65-315C 82 84 2900 34.76 45 54 225M
125-100-200 200 50 2900 35.4 45 77 225M
125-100-200A 178 40 2900 26.6 37 73 200L2
125-100-250 200 70 2900 47 55 80 250M
125-100-250A 190 63 2900 41.6 55 78 250M
125-100-250B 180 57 2900 37.9 45 74 225M
125-100-250C 170 51 2900 32.15 45 72 225M
125-100-250D 150 70 2900 40 45 70 225M
150-150-200 350 50 2900 60 75 80 280S
150-150-200A 313 40 2900 45 55 76 250M
200-150-400 350 50 1450 61.8 75 78 280S
200-150-400A 330 45 1450 52.8 75 77 280S
250-200-400 500 50 1480 86.2 110 79 315S
250-200-500 500 80 1480 136 160 76.5 315M
250-200-500A 400 50 1480 75 90 73 280M

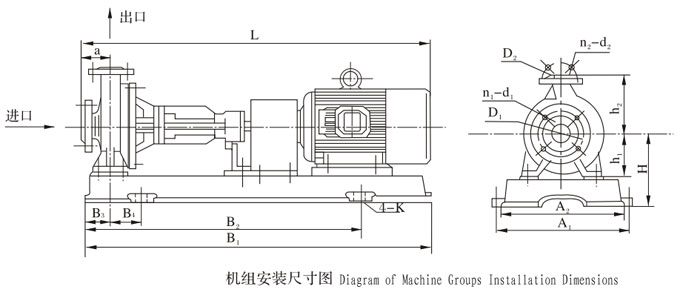

泵型号 A1 A2 B1 B2 B3 B4 a H h1 h2 D1 D2 n1-d1 n2-d2 K L
20-20-100 220 195 535 300 117 86 52 120 80 100 65 65 4-φ12 4-φ12 φ16 537
20-20-125 75 60 125 85 115 607.5
25-25-160 300 280 680 410 120 70 75 170 110 150 85 85 4-φ14 4-φ14 φ20 623
32-32-160 180 120 130 100 100 4-φ16 4-φ16 647
40-25-160 125 100 4-φ18 4-φ14 670
50-32-160 400 370 970 600 165 90 85 227 132 160 125 100 4-φ18  4-φ18 φ25 895
50-32-200 80 255 160 180 965
65-40-200 100 145 110 985
65-50-160 80 227 132 160 125 965
50-32-250 440 410 1150 740 205 115 100 270 180 225 125 100 4-φ18 4-φ18 φ25 1070
80-50-200 110 250 160 200 160 125 1100
65-40-250 490 460 1280 840 220 130 100 285 180 225 145 110 4-φ18 4-φ18 φ28 1300
80-50-250 125 160 125 8-φ18 4-φ18 1325
100-65-200 100 180 145 1300
65-40-315 550 510 1430 940 245 140 125 305 200 250 145 110 4-φ18 4-φ18 φ28 1432
100-65-250 180 145 8-φ18 1450
125-100-200 670 630 1630 1060 285 180 125 335 200 280 210 180 8-φ18 8-φ18 φ28 1630
125-100-250 140 360 225 1673
80-50-315 1830 1200 315 200 125 390 160 125 4-φ18 1700
100-65-315 180 145 1700
150-150-200 150 315 240 240 8-φ23 1732
200-150-400 160 480 315 450 295 240 8-φ23 8-φ23 1850
250-200-400 860 1010 2150 1200 525 350 200 630 400 470 385 320 12-φ33 12-φ30 φ35 2321
250-200-500 680 450 540 2572
