沥青保温泵系列

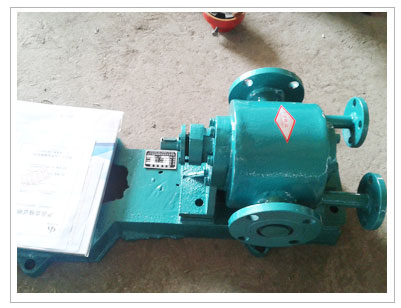

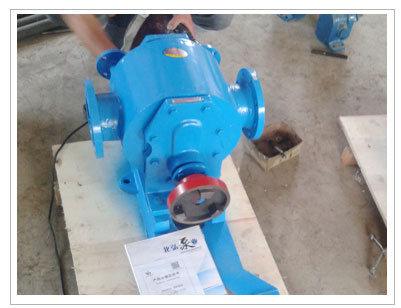

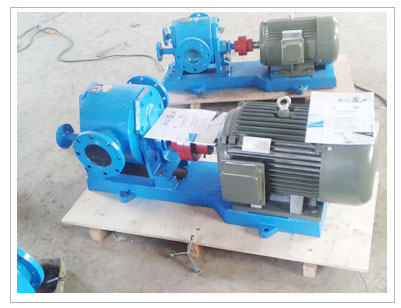

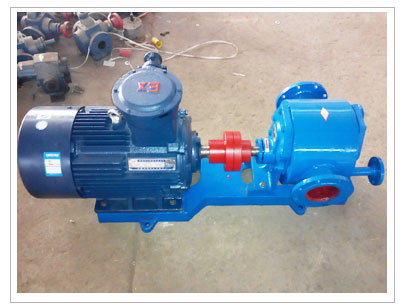

WQCB铸钢沥青保温泵
WQCB铸钢沥青保温泵产品说明





WQCB铸钢沥青保温泵是由我厂经过多年生产沥青保温泵的经验总结研究而成的,是沥青保温泵的二代产品,本型保温泵结构更加合理,寿命长,运转平稳,适用于输送无腐蚀性、不含固体颗粒、在常温下有凝固性的沥青,此泵具有良好的自吸性能。

铸钢沥青保温泵按材质分为两大类:
一类WQCB铸钢沥青保温泵泵体材质为碳结钢45#,齿轮、轴、套等采用合金结构钢制造,适用温度300°C以内;
一类WQCB铸钢沥青保温泵泵体材质为合金(铸钢)结构钢,齿轮、轴、套等采用合金工具钢制造,适用温度400°C以内

结构形式:
WQCB沥青保温泵的泵体设有空心夹层,并设有进出口法兰,可用于导热油、蒸气、热水等媒体对输送的液体和泵进行加热保温及冷却。

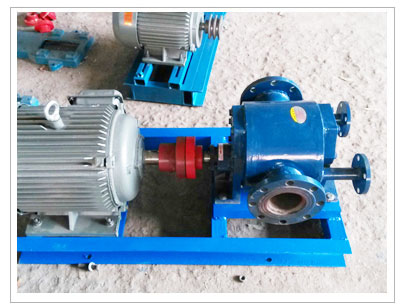

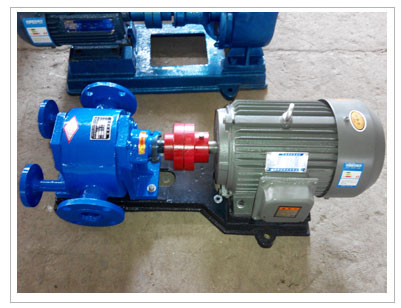

1、沥青保温泵与电动机采用弹性联轴器连接,安装在铸铁底盘上。
2、沥青保温泵的进出油口和加热管进出油口,均采用标准法兰连接(GB/T9116-2000).
3、沥青保温泵的轴端密封采用多级回流式耐高温填料密封,密封性能可靠。
4、沥青保温泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。

WQCB铸钢沥青保温泵安装的注意事项:
WQCB铸钢沥青保温泵安装前,应检查泵体和电动机在运输中是否受到损坏。
如:电动机是否受潮、泵的进出口防尘盖是否损坏而使污物进入泵腔内等。
WQCB铸钢沥青保温泵和电动机装在底板上,在用起重要起吊时,吊绳一定要吊在底板上的吊环中。单吊泵头时一定要吊在进出口法兰管道上,使泵轴不承受外力。
WQCB铸钢沥青保温泵安装应选择在干燥和明亮的场所。以便于管理人员能察看油泵在运转时的情况。如果油泵须靠近墙壁装置,则必须予留空地。便于拆卸检修,如果安装场所有所受水淹的可能则油泵须位于最高水位以上。
WQCB铸钢沥青保温泵应固定在牢固的地基或基座上,以免产生管道松动及振动,并用螺栓坚固以免板变形。如单独泵头安装在机械上,必须选择放在振动最小的地方。
安装进出沥青管之前必须用煤油冲洗管道内壁,不允许有杂物,特别是磨擦物质遗留在管道中,如果这类物质进入泵体,齿轮将被损坏。泵的进出管径尺寸不应小于泵进出口径尺寸,进沥青管应采用稍大的管径,进沥青管应越短越好,弯头应采用弯曲半径比较大的,管道上的阀门应采用闸门阀以减小阻力。如管路需另加溢流阀,需将溢流阀安装在泵的出口管路20-50cm处,通过旁路管引回到进口,溢流阀的旁路管径一般不小于进出口管路的1/2。
泵轴和电动机轴采用三爪式弹性联轴器,应安装同心,当安装同心度不好,转动时就有可能将职轴器爪切断。

WQCB铸钢沥青保温泵性能参数表

 型号

 流量

 工作压力Mpa

 吸入高度m

 进出口径mn

 配套电机

 L/mn

 M3/h

 功率kw

 型号

 WQCB2/0.6

 33.3

 2

 0.6

 3

 ∮25

 1.5

 Y2-100L-6

 WQCB3/0.6

 50

 3

 0.6

 3

 ∮25

 2.2

 Y2-100L-4

 WQCB4/0.6

 66.6

 4

 0.6

 3

 ∮40

 2.2

 Y2-112M-6

 WQCB6/0.6

 100

 6

 0.6

 3

 ∮40

 4

 Y2-112M-4

 WQCB8/0.6

 133

 8

 0.6

 3

 ∮50

 (4)5.5

 Y2-132M-6

 WQCB12/0.6

 200

 12

 0.6

 3

 ∮50

 7.5

 Y2-132M-4

 WQCB18/0.6

 300

 18

 0.6

 3

 ∮80

 7.5

 Y2-160M-6

 WQCB29/0.6

 483

 29

 0.6

 3

 ∮80

 11

 Y2-160M-4

 WQCB38/0.6

 633

 38

 0.6

 3

 ∮101

 15

 Y2-180L-6

 WQCB58/0.6

 960

 58

 0.6

 3

 ∮100

 18.5

 Y2-180M-4
