NYP高粘度泵系列
NYP不锈钢高粘度泵
NYP不锈钢高粘度泵产品说明


NYP不锈钢高粘度泵主要有内、外转子、轴、泵体、前盖、托架、密封、轴承等组成。密封有机械密封和填料密封两种形式,对于高温、高粘稠度及腐蚀性较强的介质,选用填料密封。 输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通过蒸汽保温融化。从主轴外伸端向泵看为顺时针旋转。

NYP不锈钢高粘度泵不仅具有其他转子泵同等用途和特征,更有他别具一格的用途,对输送高粘度胶状物料尤为适用。经他输送的物料,不会改变物料的任何化学和物理性质,保障原有的品质不受影响。
NYP不锈钢高粘度泵其与介质(物料)接触的部位均采用不锈钢制造,输送高粘度、浓度及任何含颗粒的介质,适用温度-30℃~200℃。其压力高适用长距离于高阻力定量输送。转子与转子间绝无接触,长期使用亦无磨损。运转稳定。噪音低等有点,广泛用于卫生、食品、化工、工业等领域。

NYP不锈钢高粘度泵特点
-凡与介质(物料)接触部位均采用不锈钢制造(材质SUS304、AISI316、316L)完全符合卫生标准。
-适合输送高粘度、浓度及任何含颗粒的介质(物料)。
-适用温度-30℃~200℃。
-压力高,适用长距离与高阻力定量输送。
-转速低,一般在200rpm至600rpm之间,经其输送的物料保持原有的品质不变,不起任何理化反应。
-转子与转子之间绝无接触,长期使用亦无磨损,运转平稳,故噪音低。

NYP不锈钢高粘度泵使用范围简介:
1.食品工业:酸牛奶、、巧克力、糖浆、乳酪、麦芽汁、啤酒、汽水水果冻.布丁、果汁饮料、番茄酱
水果泥,蔬菜糊,布丁,果奖,果冻,调味剂,水果馅,甜味料,酵母,调味佐料,面包糕点,肉糜,碎肉,肉油,食用油,糖果,糖浆,稀奶油,巧克力等.
2.日用工业:面膏洗液,发型凝胶,染发剂,香油精,牙膏,洗涤剂,洗发精,鞋油,化妆品,香精,肥皂,香脂等.
3.制药工业:各型丸糊,乳化剂,糖浆,营养液,中成药,膏状药剂,生物制品,鱼化粉,蜂皇浆,
4.化工工业:脂肪,溶剂,树脂,聚合物,油漆,颜料,染料,涂料,润滑油,润滑脂,石油剂,乳化沥青,胶粘剂,
商料,玻璃钢,皮革等.
5.建筑工业:各种涂料,包括内外啬涂料,防腐防水涂料,陶瓷涂料,油漆涂料,陶瓷料等.
6.其它工业:料工业,纺织工业,造纸工业,煤炭浮先剂.纳来材料,生物化工等行业.

要达到效果,选NYP高粘度泵时请客户决定下列几点:
1、输送介质或液体的名称;
2、介质的粘度及温度;
3、需要输送扬程、压力及流量;
4、介质内含粒子的数量及大小;
5、接口的选择(卡箍、螺纹、法兰)。

NYP不锈钢高粘度泵传动的选择:
1、电机+定整比减速器:
这种传动方式简单,转子的转速恒定,也就决定了流量的不可调性。
2、电机+机械摩擦式无级变速器: 这种变速器的变速靠手动调节来实现,其特点是安全可靠,扭矩大,流量无级可调。缺点是非自动调节,较麻烦,调速在运转过程中进行,不得在停机状态下调速,其使用维护参照制造商的使用说明书。
3、变频电机+变频器:
这种方式可实现转速的自动调节,亦即实现了流量的无级调整。其优点是自动化程度高,低速扭矩较大。缺点是变频器的价格较高。其使用维护参照制造商的使用说明书。


NYP高粘度泵运行注意事项

一、新泵在安装前,请仔细阅读说明书。若订货时无特殊说明,泵的入口方向为平进上出。特殊泵出厂已注明,请注意不要装错。泵进出口安装软接,防止管路/反应釜下沉影响泵运行。防止泵法兰被管道拉裂。

二、新管路中高粘度泵安装时,首先要严格检查管路无焊渣,管路吹扫干净确保管路无焊渣后可以安装。在泵的入口安装一次性过滤网(60-80目),防止焊渣进入泵腔。调试完成后,检查管路过滤网处是否有焊渣,有焊渣请清扫干净。确保无焊渣可以取出过滤网。如果泵腔进入焊渣,撤开泵的后盖,取出焊渣,清理干净后,装上后盖即可。

三、高粘度泵入口管路弯头不能太多(不超过2个)。如果入口管路弯头较多,严重影响泵的吸程。也就是说不能超过泵的汽蚀余量。如果泵的入口吸入管太长或者弯头较多,泵吸程减小。会出现泵不出料、压力不足等现象。

四、调试高粘度泵时,(1)注意减速机加上70号工业极限齿轮油,不能超出油标刻度。减速机加油太多,随着机器的运行,齿轮箱内温度升高,就会产生真空现象,机油就会往外渗漏。(2)把电机的风罩卸下来,然后用手盘车电机风叶360度5-6转无卡点。确认电机、泵、减速机同心度一致,不同心调整泵、电机同心度。

五、泵转向的调试。注意:在确认泵转向的时候,请用手点动电源的控制开关1-2次,看转向是否与泵标的箭头转向一致。不一致请更正电源接线方式。

六、以上检查完毕,首先打开泵的入口阀门和泵的出口阀门。如泵出口有旁路的,请把旁路全部关闭。待物料进入泵后启动泵。注意!切忌进出口阀门未打开就启动泵,这样泵会憋压。严重导致泵体破裂。后果自负。

七、开始启动泵,点动电源控制开关1-2次,看泵正常转动后直接启动。

八、泵运行正常,调试完毕。

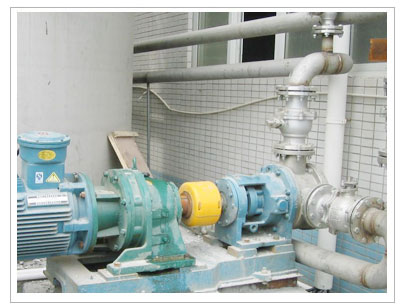

NYP高粘度泵典型应用


NYP高粘度泵工作原理

NYP高粘度泵结构


NYP高粘度泵核心细节


NYP高粘度泵性能参数表


型号 通径mm 理论排量 L/100rev 粘度 cSt 转速 r/min 压差(MPa) 连接形式
0.4 0.6 0.8 1.0

轴功率 (kw)流量(L/min)

NYP0.78 15 0.78 20 1390 0.17/9.3 0.23/9.0 0.28/8.8 0.32/8.6 G1/2"
60 1390 0.18/9.5 0.24/9.2 0.28/9.0 0.33/8.9
200 1390 0.31/10.4 0.35/10.2 0.39/10.0 0.43/9.9
600 1390 0.39/10.4 0.44/10.3 0.48/10.3 0.52/10.2
2000 910 0.23/6.8 0.27/6.8 0.30/6.8 0.33/6.7
6000 720 0.24/5.4 0.31/6.1 0.30/6.8 0.40/6.8
NYP2.3 25 2.3 20 1400 0.38/28.4 0.49/27.5

G1"
60 1400 0.59/29.2 0.65/28.8

200 1400 0.61/30.0 0.72/29.6

600 1400 0.92/31.9 0.96/31.7

2000 910 0.61/19.9 0.68/19.7

6000 720 0.77/16.32 0.83/16.2

NYP3.6 40 3.6 20 1450 0.69/46.7 0.94/45.9 1.18/45 1.44/43.4 法兰 Flange
60 1450 0.81/47.5 1.09/46.7 1.37/45.9 1.57/44.7
200 1450 1.06/49.7 1.31/49.2 1.56/48.8 1.79/47.3
600 1450 1.45/49.9 1.61/49.6 1.77/49.3 1.93/49
2000 960 1.28/34.3 1.41/33.8 1.54/33.7 1.65/33.6
6000 640 1.08/23.0 1.18/22.9 1.28/22.9 1.37/22.8
20000 583 1.22/20.5 1.24/20.4 1.25/20.4 1.38/20.3
60000 455 0.84/16.3 0.91/16.2 0.98/16.1 1.01/16
NYP7.0 NYP7.0A (原型号: NYP3 NYP3A) 40 7.0 20 1450 1.36/98.1 1.8/96 2.0/94.7 2.4/93 螺纹 Thread


60 1450 1.45/99 1.9/97 2.2/96.4 2.6/95
200 1450 1.62/99.8 2.0/98 2.3/97.5 2.7/97
600 960 1.4/62 1.6/65 1.8/44 2.0/64
2000 960 1.8/67 2.0/66 2.3/65 2.6/65
6000 640 1.5/44.5 1.7/44 1.8/44 2.0/44
20000 583 1.6/40.5 1.9/40 2.1/40 2.2/40
60000 455 1.46/31.5 1.8/31 1.9/31 2.0/31
NYP24 50 24 20 720 1.8/165 2.3/161 2.8/158 3.4/155  法兰 Flange
60 720 2.0/166 2.6/164 3.1/162 3.7/158
200 610 1.9/143 2.5/141 3.0/139 3.5/136
600 541 2.1/127 2.6/125 3.0/124 3.5/122
2000 475 2.2/112 2.6/111 2.9/110 3.4/109
6000 357 2.0/85 2.3/84 2.6/83 2.9/83
20000 303 1.9/72 2.2/72 2.4/72 2.6/71
60000 228 1.6/54 1.8/54 2.0/54 2.3/54
NYP52 NYP52A (原型号: NYP10 NYP10A) 50 52 20 720 4.3/362 5.8/355 6.9/348 8.1/340  螺纹 Thread
60 720 4.7/364 6.2/358 7.3/352 7.5/346
200 610 4.6/309 5.9/304 6.9/300 8.0/294
600 541 4.9/275 6.0/271 6.8/268 7.8/264
2000 475 5.0/243 5.9/238 6.6/237 7.6/235
6000 357 4.1/184 4.9/182 5.3/181 6.2/180
20000 303 3.8/157 4.6/156 5.1/155 5.6/155
60000 228 3.1/119 3.7/118 4.0/118 4.5/118
  NYP80  80 80 20 615 5.2/471 6.9/461 8.5/451 10.0/433  法兰 Flange
60 615 5.5/474 7.2/465 8.8/457 10.5/448
200 544 5.7/421 7.2/414 8.6/408 10.1/401
600 479 6.0/372 7.3/367 8.5/362 9.8/356
2000 417 6.5/326 7.7/322 8.9/319 10.1/315
6000 305 5.6/239 6.6/237 7.5/326 8.4/233
20000 228 5.5/180 6.4/179 6.9/178 7.7/177
60000 188 5.5/149 6.1/149 6.7/149 7.2/148
NYP111 NYP111A (原型号: NYP30 NYP30A)  80 111.4 20 615 6.7/660 9.2/647 11.2/634 13.6/622  法兰 Flange
60 615 6.9/664 9.4/652 11.5/642 13.9/631
200 544 7.1/589 9.3/580 11.0/573 13.2/563
600 479 7.3/521 9.5/514 11.1/508 13.1/502
2000 417 7.7/455 9.7/450 11.0/447 12.7/442
6000 305 6.9/335 8.4/332 9.4/331 10.6/328
20000 228 6.3/251 7.5/250 8.2/249 9.2/248
60000 188 6.2/209 7.1/208 7.6/208 8.5/207
NYP160  100 160 20 600 8.9/930 12.1/916 15.3/902 17.5/888 法兰 Flange
60 600 9.4/935 12.6/922 15.8/910 19.0/898
200 550 12.3/866 15.3/859 18.3/852 21.3/845
600 480 10.2/754 12.8/747 15.4/740 18.0/737
2000 355 9.1/560 11.1/556 13/552 15.1/548
6000 319 10.0/505 11.7/502 13.5/500 15.2/497
NYP220 125 220 20 430 8.8/902 11.9/880 15.0/858 18.0/836 法兰 Flange
60 430 9.0/909 12.0/890 15.0/871 18.0/852
200 355 8.5/753 11.1/739 13.7/726 16.3/713
600 320 9.4/682 11.8/671 14.1/660 16.5/649
2000 254 9.1/544 11.0/537 13.0/530 15.1/523
6000 244 10.1/483 11.9/478 13.6/473 15.4/468
20000 160 9.1/347 10.5/345 11.9/343 13.3/341
60000 117 8.4/256 9.4/255 10.4/254 11.4/253
NYP320  125  320 20 430 13.0/1306 18.0/1270 22.0/1235 26.0/1200 法兰 Flange
60 430 13.0/1316 18.5/1285 22.0/1255 26.5/1225
200 355 11.8/1091 15.5/1068 19.1/1046 22.8/1024
600 320 13.2/987 16.5/968 19.7/950 22.9/932
2000 284 14.2/881 17.4/867 20.6/854 23.8/841
6000 222 13.7/693 16.2/684 18.7/675 21.2/666
20000 168 13.2/529 15.3/525 17.3/522 19.4/519
60000 125 12.0/397 13.7/396 15.3/395 16.9/394
NYP650 150  650 20 315 19.0/1921 26.0/1857 33.0/1794
法兰 Flange
60 315 20.0/1940 26.4/1886 33.2/1832
200 284 17.9/1756 24.0/1711 30.4/1666
600 253 17.6/1572 22.7/1534 28.9/1500
2000 196 15.7/1225 20.6/1201 24.5/1176
6000 160 16.0/1008 19.8/993 22.3/978
20000 117 13.6/745 16.5/738 19.2/731
60000 100 15.0/645 17.2/643 19.5/640
NYP727 (原型号:NYP50) 150 727 20 315 21.5/2135 29.4/2058 37.3/1980
法兰 Flange
60 315 22.4/2157 29.8/2090 37.3/2026
200 280 19.6/1928 26.7/1874 33.5/1820
600 245 19.6/1696 25.1/1652 31.2/1611
2000 200 18.7/1394 23.3/1363 28.5/1334
6000 170 19.2/1195 23.3/1175 27.9/1155
20000 125 17.0/888 20.1/878 23.3/868
60000 100 16.8/720 19.5/717 22.3/713
NYP1670  200 1670 20 250 38.0/3852 52.0/3690 66.0/3529
法兰 Flange
60 250 40.0/3900 54.0/3763 68.0/3626
200 225 37.5/3535 50.0/3424 62.5/3313
600 195 37.0/3079 48.0/2990 58.6/2900
2000 160 35.0/2547 44.0/2485 53.0/2422
6000 135 34.6/2177 42.0/2138 50.0/2100
20000 112 35.0/1830 41.5/1810 48.0/1790
60000 85 36.0/1405 35.7/1400 40.6/1392
