 三螺杆泵系列

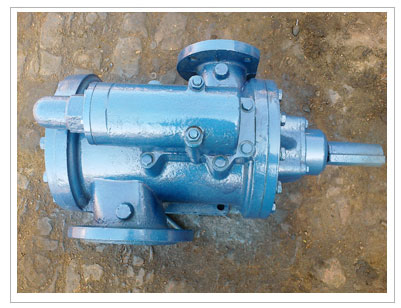

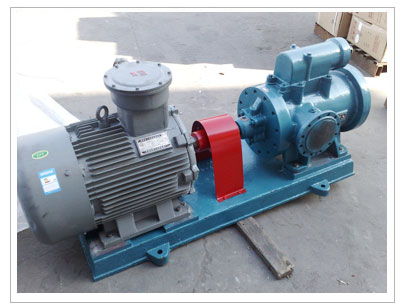

3GN三螺杆泵
3GN三螺杆泵产品说明

3GN三螺杆泵适于输送1000E高粘度油料,温度≤80℃。所输介质中不得含有任何磨料颗粒和对泵材料有腐蚀的物质。
3GN系列三螺杆泵由特殊型线构成的螺旋面的主动螺杆转动时,其动密封腔室将把液体由吸入口吸入并沿轴向连续、无脉动的输送到排出口。主杆采用液压平衡,从杆的轴向力支撑在后盖上,并由液压力驱动旋转,因而螺杆型面仅传递液压扭矩,并不受力,也无磨损,对全部传动零件而言,均由被输送介质润滑。主杆的径向由平衡活塞定位,且借助于平衡活塞和轴套的间隙使高压腔和密封腔分开,在密封腔内装有机械密封,腔内的油液回油孔与泵的吸入腔相通,因而不受排出压力的影响。

三螺杆泵安装及调试

1. 安装要求
1.1 建议泵的安装位置,尽可能地靠近该泵抽送介质的供液源。泵房应该明亮宽敞、干净、干燥,以便进行日常维护,并有足够的空间进行安装 维护与保养。
1.2 泵机组对安装基础要求平整;
1.3 地脚螺栓与基础混凝土采用一次性浇灌法;
1.4. 泵机组安装好后,应严格检查联轴器同轴度公差,控制在0.08mm范围内,半联轴器端面间隙是否控制在规定范围内;
1.5 泵的吸入管,排出管口径及法兰面联接应与泵的进口相匹配,管路在满足配管要求前提下力求简单,以减少沿程损失;
1.6 泵的吸入高度,吸程应保证泵在工作时所需汽蚀余量为准;
1.7 泵不允许承受管路载荷;
1.8 泵吸入管路应装备过滤器,过滤器的滤网规格应根据输送不同介质的情况选用,滤网规格一般为10-60目,网格的有效过流面积应大于泵吸 口面积10-30倍;
1.9 安装前应对吸入、排出管清理干净,严禁带入焊渣、铁锈等杂物,以免进入泵后螺杆咬死;
1.10 管路作耐压试验和冲洗或吹扫时,应严格防止对泵及附件的损坏;
1.11 泵进出口配装相应真空表、压力表,以便观察工作状态,在泵出口应安装截止阀和单向阀;
1.12 机组安装调试,经2小时连续运转无异常现象后视作安装合格。

2、使用方法

为了保证泵的安全运转,第一次启动前的最终检查是非常必要的,下面所列设备交付正常运转所必须检查的几项内容;
2.1 检查所有管道:管道是否都有独立与泵的单独支撑,并保证对泵不施加额外的力,管道以及其它附件的结合处是否有泄漏,所有管道是否都已冲洗干净。阀门以及控制仪器是否都起作用,过滤器的网目是否符合要求;
2.2 泵腔内是否已注入足够的被输送的介质;
2.3 当泵轴承为外置时,应检查齿轮箱内的油位是否达到规定的位置,过量的齿轮油会引起齿轮油的过热;
2.4 检查进出口压力表以及其它仪表是否工作正常;
2.5 检查所有管道、电缆、控制线以及附属设备;检查泵轴的转动:用手转动联轴器,检查泵轴联轴器与电机轴是否均匀地转动,如果有任何的 磨擦与咬合,则不应交付使用,应该查出故障原因并排除;
2.6 检查泵的转动方向:点动电动机,检查泵轴的转动方向是否与泵上的转向牌的方向一致;
2.7 打开管路所有阀门,保证整个输送管道畅通;
2.9 启动电机检查装置是否有异常噪声与震动。任何异常的震动和声音的改变必须寻清原因,并加以排除;
2.10 如需停泵应先断开电机电源再停泵,然后关闭进、出口管道上闸阀。

3、维护事项

3.1 泵驱动器若出现异常声音应立即停机,查找原因;
3.2 出口压力应在工作压力范围内,否则应查找原因;
3.3 若我厂提供了安全阀,则安全阀在出厂前已调试好,不应随意调整;
3.4 注意泵温的升降,以防止发生螺杆咬死,或轴功率不足现象;
3.5 轴封处漏油量大于10mL/h,应停机检查;
3.6 先停泵后关闭阀门;
3.7 根据所输送介质粘度的不同,泵的输出压力有所不同;
3.7.1 输送3-20oE的介质,应降压使用;
3.7.2 输送3-10oE的介质,允许泵在最高压力下使用;
3.7.3 输送100oE以上的介质,应调整转速或控制油温下降;
4、润滑
4.1 三螺杆泵轴承为内置时,其轴承和齿轮都是通过被输送介质本身来润滑的,无需再加润滑油或润滑脂。当轴承为外置时,采用齿轮箱中的齿轮油来润滑冷却同步齿轮,同时也用来润滑轴承座上的圆滚子轴承。建议齿轮箱中的齿轮油应采用参有抗泡剂、抗氧防腐剂以及抗磨极压剂的高品质的齿轮油。

1、结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填料密封两种。船用泵的安装形式有卧式和立式两种,原动机为交、直流船用电动机。
2、寿命长:三螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主、从杆之间、螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命堪称半永久性。
3、三螺杆泵具有高吸入能力,所输液体在泵内作轴向匀速直线运动,压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小。
4、为保证泵,电机及管路系统的安全,中等流量以上的螺杆泵均带有安全阀当压力超过安全阀的设定压力时,高压油将回流至泵的进油口。
3G三螺杆泵结构特点:
  一般采用机械密封(特殊要求,可选用磁力驱动,零泄露结构).泵通过爪型联轴器由电动机驱动.从主轴外伸端向泵年,为顺时针旋转.
产品材质:
  主,从螺杆16MnCrS5,40Cr,45,38CrMoALA

  泵体:HT200,QT450-10,ZCuSn10Pl,ZG270-500

关于三螺杆泵组选型配置须知及使用开机注意事项的重要说明
1、严禁无介质空转,启动开车前请务必加入润滑性介质或输送介质。
2、严禁一切杂物焊渣等进入泵腔内,务必保持泵腔和管道内部的清洁度。
3、严禁使用管道过滤器或Y型过滤器装置,配置过滤器请保证过滤面积是泵进口通径截面积的20-30倍。并依据介质的清洁度正确配置过滤网的目数。
4、严禁泵的进出口管道与泵的进出口管道不匹配,管道通径配置必须和泵的进出口通径一致。以免发生汽蚀或无法自吸。管道过细必定导致汽蚀,从而使泵处于吃不饱的状态下工作,导致三螺杆泵组流量压力下降甚至是异常的振动和噪音,长时间运行还将导致卡泵和螺杆泵的严重损坏。
5、三螺杆泵的安装高度必须充分考虑泵的汽蚀条件和泵的自吸能力(汽蚀余量与介质粘度 转速和螺杆的导程有关)。
6、由于包装运输起吊装卸以及管道螺栓紧固的作用可能易使泵的原出厂定位产生变化甚至严重错位,所以三螺杆泵组管系配置安装固定完毕后,一定要在启动开车之前重新检查三螺杆泵和电机的同轴度。
7、严禁背压启动开机和关闭进口出口阀门的情况下启动开机。
8、严禁不符合泵旋转标识的方向启动旋转。

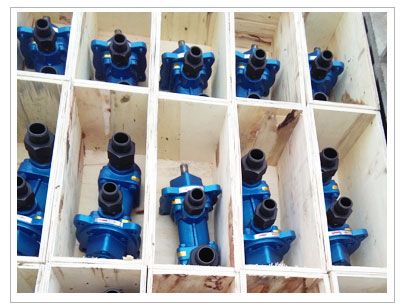

三螺杆泵装卸要求

三螺杆泵装卸时,应将吊钩钩在包装箱上所标明的位置上。
泵/机组由合格的人员小心运送,避免猛烈撞击。
运输过程中保持泵/机组方向并注意包装指示。
运输和储存过程中泵进、出口应被封闭。
包装材料必须按当地规定处理。
起吊设备(如叉车、起重机、吊具、滑轮、吊绳等)必须保证其强度且由有资格的人员操作。
泵或泵机组的重量件数据表。
泵或泵机组起吊时必须牢固,如泵体、法兰或底座。

3G螺杆泵性能参数

型号 排出压力
P MPa
流量 Q 转速n
r/min
必需汽蚀余量 rm 效率η % 电动机
m3/h L/min 功率kw 型号
25×4-46 1.0 0.8 13 1450 4 62 0.75 Y802-4
2.5 0.6 10 60.6 1.5 Y90L-4
1.0 2.0 33 2900 4.5 59.4 1.5 Y90S-2
2.5 1.6 26 69 3 Y100L-2
30×4-46 1.0 1.6 26 1450 4.5 63.5 1.1 Y90S-4
2.5 1.2 20 61 2.2 Y100L1-4
1.0 3.6 60 2900 5 60 2.2 Y90L-2
2.5 3.2 53 69 4 Y112M-2
36×4-46 1.0 2.8 46 1450 4.5 66 2.2 Y100L1-4
2.5 2.4 40 66.5 4 Y112M-4
1.0 6.5 108 2900 5 60.5 4 Y112M-2
2.5 6 100 72 7.5 Y132S2-2
42×4-46 1.0 4.8 80 1450 5 62 4 Y112M-4
2.5 4.2 70 73 5.5 Y132S1-4
1.0 10.5 175 2900 5.5 61 5.5 Y132S1-2
2.5 10 166 72 15 Y160M2-2
45×4-46 1.0 6.3 106 1450 5 70 3 Y100L2-4
2.5 5.9 99 74 7.5 Y132M-4
1.0 13.5 225 2900 5.5 60 7.5 Y132S2-2
2.5 13 217 75 15 Y160M2-2
60×4-46 1.0 15.5 255 1450 5 71.3 11 Y160M-4
2.5 14.5 245 74 15 Y160L-4
1.0 32 533 2900 5.5 63 18.5 Y160L-2
2.5 31.5 525 77 37 Y200L2-2
70×2-46 0.6 24 400 1450 5 71 7.5 Y132M-4
1.0 23.5 390 75 11 Y160M-4
1.6 22.5 370 76 15 Y160L-4
70×4-46 1.0 24.5 408 1450 5 72.5 18.5 Y180M-4
2.5 23.5 392 79 30 Y200L-4
80×2-46 0.6 36.5 608 1450 5 72 11 Y160M-4
1.0 35 594 75.5 18.5 Y180M-4
1.6 34.5 575 76.5 22 Y180L-4
80×4-46 1.0 37 617 1450 5.5 72 30 Y200L-4
2.5 35 590 78.1 45 Y225M-4
100×2-46 0.6 72.5 1208 1450 5 73 22 Y180L-4
1.0 71 1183 77 37 Y225S-4
1.6 60.5 1158 79 45 Y225M-4
100×4-46 1.0 72.5 1208 1450 5.5 73 55 Y250M-4
2.5 70 1165 78.5 75 Y280S-4
S100×3-27 0.6 72 1196 1450 6 62 22 Y180L-4
1.6 70 1160 72 55 Y250M-4
2.5 69 1145 74 75 Y280S-4
S120×3-27 0.8 123 2055 1450 6 74.5 55 Y250M-4
1.5 120 2010 76 90 Y280M-4
2.5 115 1920 78.5 132 Y315M-4
