YCB圆弧齿轮泵系列
YCB圆弧齿轮泵
YCB圆弧齿轮泵产品说明



YCB圆弧齿轮油泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮应用国外先进圆弧齿形新技术,采用新工艺和新型齿轮材料研制而成,其性能比普通齿轮泵大有提高。由于采用新工艺和新耐磨的齿轮材料,其应用范围更广,使得齿轮泵在设计、生产和使用上进入了一个新的领域。

YCB圆弧齿轮油泵泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。
泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。
YCB圆弧泵要比普通齿轮泵使用寿命长2-3倍,主要区别在于圆弧齿轮泵的齿轮泵为圆弧型,泵在运转过程中齿轮和齿根咬合是处于两个圆弧平滑过渡,没有任何死点或卡住现象;所以使用寿命极长。而普通齿轮泵齿型是渐开线斜齿轮,泵在正常运转过程中齿轮和齿根转动时齿轮齿顶菱角会和与之相配合的齿轮齿根产生碰撞、磨损、齿轮齿根部位也会产生困液,致使渐开线齿轮泵存在转动时噪音比较大的现象,而且齿轮泵的使用寿命会受到影响。

YCB圆弧泵齿轮采用具有国际八十年代先进水平的新技术——双圆弧正弦曲线齿型.它与渐开线齿轮相比,最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平衡,无困液现象,噪声低,寿命长,效率高.该泵摆脱了传统设计的束缚,使得齿轮泵在设计,生产和使用上进入了一个新的领域.
圆弧齿轮泵的齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。

YCB圆弧齿轮泵适用于输送温度不高于150℃、粘度为5-1500cst的有润滑性及性质类似的液体。

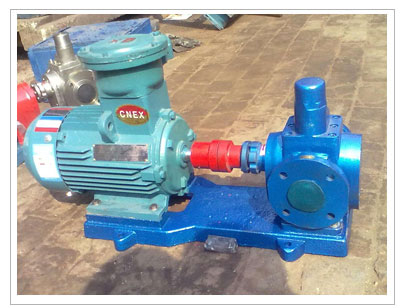

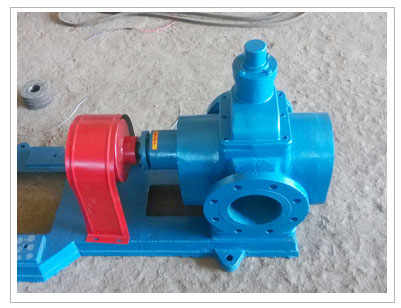

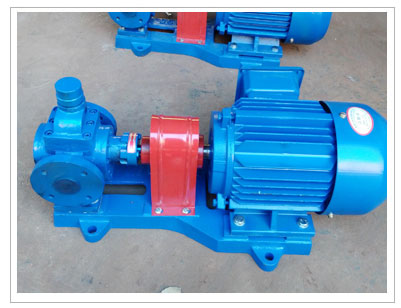

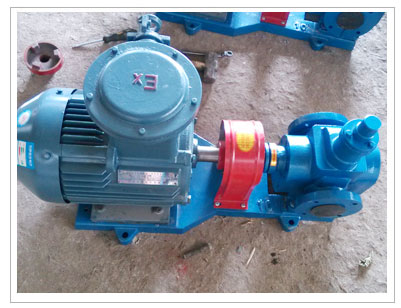

圆弧齿轮泵用柱销联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接,电机轴与泵轴间无间隙钢性联接联轴器结构的设计,实现了电机轴与泵轴的一体化,确保了电机轴与泵轴间的同轴度,确保了YCB圆弧齿轮油泵整机的正常工作。该联轴器具有以下特点:传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器。

YCB圆弧齿轮泵技术参数

型号

流量
Q
转速
n
r/min
排出压力
p
Mpa
必需汽
蚀余量
r
m
效率
η
%
电动机
m3/h频率
Hz
功率KW型号
YCB0.6-0.60.69100.65.532500.75Y90S-6
1.01390500.75Y80L2-4
0.71130600.75Y90S-6
1.21710600.75Y80L2-4
YCB0.6-1.60.69101.67.070501.1Y90L-6
1.01400501.5Y90L-4
0.71130601.1Y90L-6
1.21710601.1Y90S-4
YCB1.6-0.61.69100.65.542500.75Y90S-6
2.51400501.1Y90S-4
1.91130601.1Y90L-6
3.01710601.5Y90L-4
YCB1.6-1.61.69401.67.071502.2Y112M-6
2.51440504Y112M-4
1.91150602.2Y112M-6
3.01750604Y112M-4
YCB3.3-0.63.39400.65.060501.5Y100L-6
5.01420502.2Y100L1-4
4.01150601.5Y100L-6
6.01730602.2Y100L1-4
YCB3.3-1.63.39601.67.072505.5Y132M2-6
5.01440507.5Y132M-4
4.01170604Y132M1-6
6.01750607.5Y132M-4
YCB4-0.64.09400.65.060501.5Y100L-6
6.01420502.2Y100L1-4
4.81150602.2Y112M-6
7.21730603Y100L2-4
YCB4-1.64.09601.67.072505.5Y132M2-6
6.01440507.5Y132M-4
4.81170605.5Y132M-6
7.21750607.5Y132M-4
YCB8-0.68.09600.65.061503Y132S-6
12.01440505.5Y132S-4
9.61170604Y132M1-6
14.41750605.5Y132S-4
YCB8-1.68.09701.67.0755011Y160L-6
12.014605015Y160L-4
9.611706011Y160L-6
14.417606015Y160L-4
YCB10-0.610.09600.65.062504Y132M1-6
15.01440505.5Y132S-4
12.01170605.5Y132M2-6
18.01750607.5Y132M-4
YCB10-1.610.09701.67.0765011Y160L-6
15.014705015Y160L-4
12.011706011Y160L-6
18.017706018.5Y160L-4
YCB20-0.620.09700.65.068507.5Y160M-6
24.01170607.5Y160M-6
YCB25-0.625.09700.65.5695011Y160L-6
30.011706011Y160L-6
YCB30-0.630.09700.65.5705011Y160L-6
36.011706011Y160L-6
YCB40-0.640.09700.65.5725015Y180L-6
48.011806015Y180L-6
YCB50-0.650.09700.65.5725022Y200L2-6
60.011806022Y200L2-6
