YCB圆弧齿轮泵系列

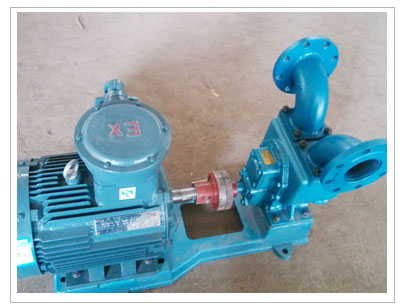

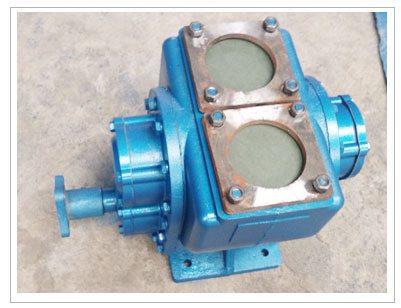

YHCB圆弧齿轮油泵
YHCB圆弧齿轮油泵产品说明


YHCB系列圆弧齿轮油泵主要适用于输送粘度在5-1500cst,温度不超过80℃,不含固体颗粒无腐蚀性的各种液体。如汽油、煤油、柴油及机械润滑油。是一种高效节能的特殊齿轮泵,具有流量大、压力高、体积小、噪声低、自吸性能好、安装方便等优点,更是油罐汽车改装行业和石油部门的理想优选泵种,本产品参照JB/T6434-92标准。
注:若做酒水泵,化工原料泵用,可根据用户要求及介质实际情况选用特殊材料生产。  YHCB系列圆弧齿轮油泵是一种新型系列的油泵。YHCB系列圆弧油泵采用双圆弧加正弦曲线复合成齿形,可淘汰渐开线齿轮输送泵。圆弧齿轮在两啮合齿廓间为一点连续接触,不会产生困油现象,解决了渐开线齿轮泵因困油现象导致泵的噪声、振动、轴承负载增大等一系列现象。圆弧齿轮油泵噪音低,工作效率比较高,并具有良好的节能效果。
本系列齿轮油泵主要有轴、齿轮、轴承套、泵盖、泵体、轴端密封等组成。齿轮采用的是双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,没有漏液现象,它的噪音低、寿命长、效率高。
油泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。
YHCB系列圆弧齿轮油泵的性能是非常好的,用户可放心使用。

YHCB圆弧齿轮油泵使用特别提醒:
1.泵内未充满介质,严禁启动取力器操纵手柄,否则烧坏齿轮。
2.气温低于摄氏度时,工作完成后,必须放干泵内存油,否则回结冰冻破泵箱体。
3.严防硬物进入泵体内破坏齿轮,当发现泵转不动时应找专人修理。
4.回上述原因造成损失由用户负责。

YHCB圆弧齿轮油泵工作性能参数

泵型号 流量Q
m3/h
工作压力
P(MPa)
转速
n(r/min)
效率
n(%)
必须气
蚀余量
(m)
配用动办
汽车带动 电机
型号 功率KW
50YHCB-15 15 0.6 960 70 5 汽车带动 YB132S-6 3
50YHCB-20 20 0.2 1100 70 5 汽车带动 YB132S-6 3
65YHCB-30B 30 0.4 970 70 5 汽车带动 YB132M2-6 5.5
65YHCB-35 35 0.6 1440 70 5 汽车带动 YB132M-4 7.5
65YHCB-35A 35 0.6 960 70 5 汽车带动 YB160M-6 7.5
76YHCB-40 40 0.6 1440 70 5 汽车带动 YB132M-4 7.5
76YHCB-40A 40 0.6 970 70 5 汽车带动 YB160M-6 7.5
76YHCB-40B 40 0.4 970 70 5 汽车带动 YB160M-6 7.5
76YHCB-50 50 0.6 970 70 5 汽车带动 YB160L-6 11
80YHCB-60 60 0.6 970 70 5 汽车带动 YB160L-6 11
80YHCB-60A 60 0.6 970 70 5 汽车带动 YB160L-6 11
80YHCB-60B 60 0.4 970 70 5 汽车带动 YB160L-6 11
80YHCB-80 80 0.6 970 70 5 汽车带动 YB180L-6 15
100YHCB-100 100 0.4 970 70 5 汽车带动 YB200L1-6 18.5
