LC罗茨油泵系列
LC罗茨泵
LC罗茨泵产品说明

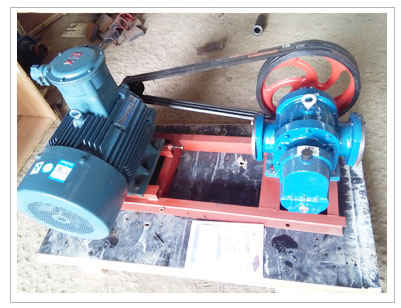

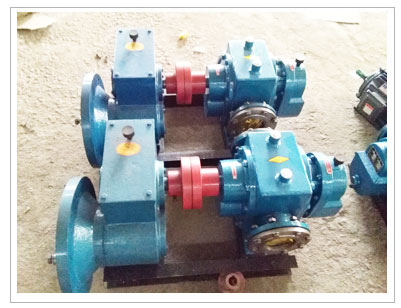

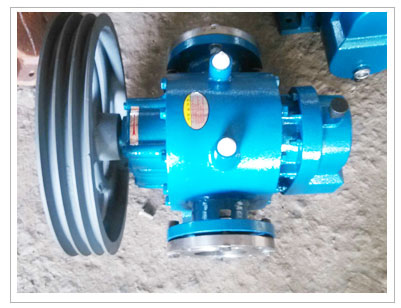

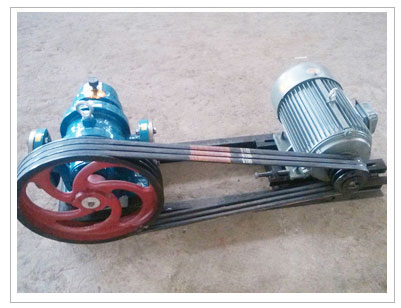

LC罗茨泵由泵体、泵盖、轴、齿轮、转子、填料、压盖等部件组成,该泵有皮带传动,齿轮减速机和变频电机驱动三种形式,可以反转作用,轴两端处装有骨架耐油密封,中间装有回油装置,以防进气或漏油。

LC罗茨泵为容积式凸轮泵,它依靠两个同步运动的转子,由一对外置式同步齿轮箱进行传动,转子在传动轴的带动下进行同步反方向旋转,从而构成了较高的真空度和排放压力。两转子将转子室分隔成几个小空间,并按I-II-III-IV的次序运转。运转到I位置时,只有进口处充满介质;运转到II位置时,II室中封闭了部分介质;到位置时,III室中也封闭了介质;到位置IV时,进口处和出口室相通,介质即被输送至出物料管道。按这样的循环往复,介质即被不断的输送出去。

LC罗茨泵的叶轮与传动齿轮分开,且在泵腔内各零配件之间保障一定的间隙,相互不接触,伍磨损,低噪音,可靠性好,使用寿命长,节能降耗。

LC罗茨油泵具有转速低,效率高,体积小,流量大,消耗功率小,自吸能力强,使用方便等特点。可广泛适用于输送石油及石油产品(汽油需换铜转子)和工厂输送各种油类和液体,食品加工可输送各种液体。装卸各种油槽车及油轮等速度快,效率高,使用方便。

LC罗茨油泵的特性:

1、罗茨泵的结构紧凑,零部件少,维护操作方便,工作可靠。

2、罗茨泵转子的相对滑动速度很低,运转平稳,磨损少,噪音小,使用寿命长。

3、罗茨泵吸入侧的面积大,齿间容积变化缓慢,压力脉动小,吸入能力高,高可达5m。

4、罗茨泵的流量和转速成正比,借助调速器可实现流量的自动调节。

5、罗茨泵带保温夹套,可通保温蒸汽或导热油对泵保温,保温温度可达350℃。

6、罗茨泵的加工精度高,容积效率大于85%。

型号 流量
 m3/h
工作
压力
 mpa
进出
口径
 mm
允许吸
上高度
 m

传动形式

配用功率 功率
 KM
泵效率
 %
选数
 r/min
介质
温度
 ≤℃
减速器
 型号
三角带
 代号
电动机型号
LC-10/0.6 10 0.6 40 6 ZD14 A1778 Y
100L2-4
 YB
3 62 400 140
LC-18/0.6 18 0.6 50 6 ZD14 A1778 Y
I 132S-4
 YB
5.5 62 400 140
Y
II 112M-4
 YB
4 62
140
LC-38/0.6 38 0.6 65 6 ZD14 B2350 Y
II 132M-4
 YB
7.5 65 400 140
LC-50/0.6 50 0.6 100 6 ZL200
Y
180M-4
 YB
15 70 445 140
LC-80/0.6 80 0.6 200 6 ZL200
Y
225M-4
 YB
30 70 209 140140
LC-100/0.6 100 0.6

200

6 ZL23.1
Y
250M-4
 YB
37 73 254 140
